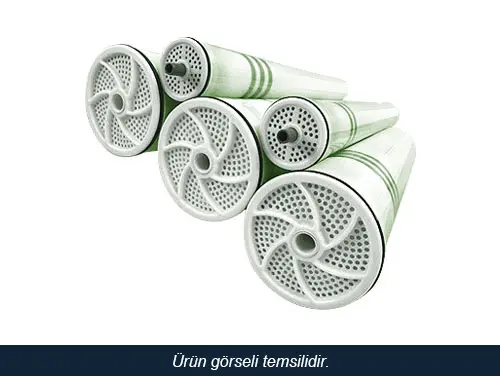

Hydranautics ESPA 2 MAX 8040 Membran – Yüksek Verimli Endüstriyel RO Çözümü
Hydranautics ESPA 2 MAX 8040 membran, düşük enerji tüketimi ile yüksek tuz reddi ve kararlı permeat kalitesi sunan, spiral sarımlı kompozit poliamid bir ters ozmoz (RO) membran elemanıdır. 8" x 40" (8040) form faktörü sayesinde endüstride yaygın olarak kullanılan basınç kaplarıyla tam uyumludur ve mevcut RO sistemlerine kolay retrofit imkânı sağlar.
Yüksek saflıkta proses suyu, kazan besi suyu, gıda ve içecek endüstrisi, elektronik ve cam yıkama hatları, tekstil ve kimya tesisleri gibi düşük iletkenlik ve stabil permeat kalitesi gerektiren uygulamalarda güvenle kullanılabilir. ESPA serisinin düşük basınçlı tasarımı sayesinde, aynı debiyi elde etmek için daha düşük işletme basınçları yeterli olur; bu da enerji maliyetlerinde tasarruf ve daha düşük toplam sahip olma maliyeti anlamına gelir.
Performans Özellikleri
ESPA 2 MAX 8040 membran, üretici tarafından tanımlanan standart test koşullarında aşağıdaki nominal performansı sunar:
| Parametre | Değer |
|---|---|
| Permeat Debisi | 12,000 gpd (≈ 45.4 m³/gün) |
| Tipik Tuz Reddi | %99.6 |
| Minimum Tuz Reddi | %99.5 |
| Aktif Membran Alanı | 440 ft² (40.9 m²) |
Verilen performans değerleri, en az 10 dakikalık kararlı çalışma sonrasında ölçülen ve standart test koşullarına normalize edilmiş sonuçlardır. Proses dizaynında, tekil membran elemanları arasındaki permeat debisi için ±%15 tolerans dikkate alınmalıdır. Bu veri, dizayn güvenlik katsayılarının doğru seçilmesi ve modül sayısının ideal belirlenmesi açısından kritiktir.
Standart Test ve İşletme Koşulları
Ürünün katalog değerleri aşağıda belirtilen standart test koşullarına dayanmaktadır:
| Parametre | Değer |
|---|---|
| Besleme Çözeltisi | 1500 ppm NaCl |
| Uygulanan Basınç | 150 psig (1.03 MPa) |
| İşletim Sıcaklığı | 77 °F (25 °C) |
| Permeat Geri Kazanımı | %15 |
| pH Aralığı | 6.5 – 7.0 |
Saha koşullarında tuzluluk, sıcaklık, pH ve geri kazanım oranları değiştikçe permeat kalitesi ve debi farklılık gösterebilir. Bu nedenle, projelendirme aşamasında tasarım yazılımları ve normalize performans verileri kullanılmalı, özellikle çok kademeli sistemlerde sıcaklık ve tuzluluk artışı göz önüne alınmalıdır.
Teknik Yapı ve Malzeme Özellikleri
Hydranautics ESPA 2 MAX 8040, yüksek kimyasal dayanım ve seçicilik sunan ince film kompozit poliamid membran tabakasına sahiptir. Spiral sarımlı konfigürasyon, yüksek aktif alanı kompakt bir gövde içinde sunarak hem yer kazancı hem de yüksek verimlilik sağlar.
| Parametre | Değer |
|---|---|
| Konfigürasyon | Spiral Sarımlı RO Elemanı |
| Membran Polimeri | Kompozit Poliamid (Thin Film Composite) |
| Ürün Formatı | 8" x 40" (8040) |
| Tipik Uygulamalar | Proses suyu, kazan besi suyu, endüstriyel RO |
Bu yapı, yüksek tuz reddi, organik madde azaltımı ve düşük TOC hedefleyen sistemler için güçlü bir temel sunar. Doğru ön arıtma ile birlikte kullanıldığında, membran kirlenmeye karşı daha dayanıklı hale gelir ve daha seyrek kimyasal temizlikle uzun servis ömrü sağlar.
İşletme Limitleri ve Tasarım Kriterleri
Membran ömrünü uzatmak ve performansı korumak için aşağıdaki işletme limitlerine uyulması gerekir:
| Parametre | Değer |
|---|---|
| Maksimum Uygulanan Basınç | 600 psig (4.14 MPa) |
| Maksimum Klor Konsantrasyonu | < 0.1 ppm (serbest klor) |
| Maksimum İşletim Sıcaklığı | 113 °F (45 °C) |
| pH Aralığı (Sürekli) | 2 – 10.6 |
| pH Aralığı (Kimyasal Temizlik) | 1 – 12 |
| Maksimum Bulanıklık (NTU) | < 1.0 NTU |
| Maksimum SDI (15 dk) | 5.0 |
| Maksimum Besleme Debisi | 75 gpm (17.0 m³/sa) |
| Minimum Tuzu (Brine) Debisi | 12 gpm (2.7 m³/sa) |
| Her Eleman için Maksimum Basınç Düşümü | 15 psi (0.10 MPa) |
Bu limitler, membran yapısının fiziksel ve kimyasal bütünlüğünü korumak amacıyla belirlenmiştir. Proses tasarımında daha muhafazakâr değerler seçmek, özellikle yüksek fouling potansiyeline sahip besi sularında membran ömrünü önemli ölçüde uzatabilir. Uygun kartuş filtrasyon, SDI kontrolü, antiskalant dozajı ve gerekirse mikrofiltrasyon/ultrafiltrasyon ön arıtması önerilir.
Boyutlar ve Mekanik Uyum
Hydranautics ESPA 2 MAX 8040, endüstride yaygın kullanılan basınç kaplarına ve ara bağlantı donanımlarına uyumlu standart ölçülere sahiptir.
| Parametre | Değer |
|---|---|
| A – Eleman Uzunluğu | 40.0 inç (1016 mm) |
| B – Dış Çap | 7.89 inç (200 mm) |
| C – Geçiş Bağlantı Çapı | 1.125 inç (28.6 mm) |
Standart 8" basınç kaplarıyla mekanik uyumluluk, sistem kurulumunda esneklik ve hızlı montaj imkânı sağlar. Gerek yeni projelerde gerekse mevcut sistem revizyonlarında, ekstra adaptör ihtiyacını en aza indirerek montaj ve devreye alma sürelerini kısaltır.
Paketleme, Depolama ve Nakliye
ESPA 2 MAX 8040 membranları, ilk gün performansını koruyacak şekilde koruyucu kimyasal ve hava almayan ambalaj ile sevk edilir.
| Parametre | Detay |
|---|---|
| Ambalaj | Sızdırmaz polietilen torba + karton kutu |
| Koruyucu Çözelti | %1.0’dan az sodyum metabisülfit çözeltisi |
| Dahil Aksesuarlar | Brine seal, interconnector, O-ring |
| Depolama Koşulları | Serin, donma riski olmayan, direkt güneş almayan ortam |
Membranlar montajdan önce orijinal ambalajında saklanmalı, açıldıktan sonra uzun süre depolanacaksa uygun koruyucu kimyasal ve kapalı devre saklama prosedürleri uygulanmalıdır. Bu sayede biyolojik büyüme ve membran yüzeyinde geri dönüşü zor kirlenmelerin önüne geçilir.
Hydranautics ESPA 2 MAX 8040 Seçmenin Avantajları
- Yüksek Tuz Reddi: %99.6’ya varan tuz reddi ile iletkenliği düşürür, miks yatak ve parlatma ünitelerinin yükünü azaltır.
- Düşük Enerji Tüketimi: ESPA serisinin düşük basınçlı tasarımı sayesinde pompa enerji maliyetlerini düşürmeye yardımcı olur.
- Kararlı Permeat Kalitesi: Kritik proseslerde stabil su kalitesi sağlayarak ürün kalitesini ve proses güvenilirliğini artırır.
- Geniş Uygulama Alanı: Endüstriyel proses suyu, geri kazanım sistemleri, kademeli RO dizaynları gibi çok çeşitli uygulamalara uyumludur.
- Uzun Servis Ömrü: Uygun ön arıtma, doğru kimyasal temizlik ve işletme limitlerine uyum ile uzun yıllar verimli çalışmayı hedefler.
Sisteminize en uygun membran konfigürasyonunu belirlerken, besi suyu analizi, hedef permeat kalitesi, geri kazanım oranı ve işletme basıncı birlikte değerlendirilmelidir. Projenize özel dizayn ve teknik doğrulama için profesyonel teknik destek almanız önerilir.
Sıkça Sorulan Sorular
ESPA 2 MAX 8040 membran, yüksek tuzluluk içeren kuyularda tek kademeli sistemde kullanılabilir mi?
Yüksek tuzluluk (örneğin deniz suyu veya çok sert tuzlu kuyu suyu) uygulamalarında tek kademeli düşük basınçlı membran kullanımı genellikle önerilmez. ESPA 2 MAX, tipik olarak düşük ve orta tuzlulukta besi sularında, bir veya birden fazla kademeli dizaynlarda kullanılır. Çok yüksek tuzlulukta önce yüksek basınçlı deniz suyu membranları (SWRO), ardından ESPA gibi düşük basınçlı parlatma kademeleri tercih edilmelidir.
Bu membran için önerilen kimyasal temizlik (CIP) sıklığı nedir?
Temizlik sıklığı sabit bir periyottan ziyade performans trendlerine göre belirlenmelidir. Genellikle, basınç düşümünde %15–20 artış, permeat debisinde %10–15 azalma veya tuz reddinde belirgin bozulma gözlendiğinde kimyasal temizliğe gidilmesi tavsiye edilir. Uygun CIP kimyasalları, pH aralığı (1–12) içinde kalacak şekilde seçilmeli ve üretici temizlik prosedürleri izlenmelidir.
Klor toleransı düşük olan bu membranı belediye şebeke suyunda nasıl korumalıyım?
Belediye şebeke suyunda genellikle serbest klor bulunduğu için, RO membranına girmeden önce klorun tamamen uzaklaştırılması gerekir. Bunun için aktif karbon filtreler, sodyum meta-bisülfit dozajı veya uygun indirgeme kimyasalları kullanılmalıdır. Besleme suyu üzerinde düzenli olarak serbest klor ölçümü yapmalı ve membran girişinde klorun <0.1 ppm seviyesinin de mümkün olduğunca altında olduğundan emin olmalısınız.
ESPA 2 MAX 8040 membranı daha yüksek geri kazanım oranlarında kullanmak istiyorum, nelere dikkat etmeliyim?
Yüksek geri kazanım, konsantre hat üzerindeki tuzluluk ve kirlenme riskini artırır. Bu durumda antiskalant dozajı, uygun ön arıtma (SDI kontrolü, bulanıklık, sertlik giderimi), minimum brine debisi ve her eleman için maksimum basınç düşümü şartlarına özellikle dikkat edilmelidir. Ayrıca, sistem dizaynında kademeler arası basınç ve debi dağılımı doğru hesaplanmalı, gerekiyorsa daha fazla basınç kabı veya kademeli dizayn tercih edilmelidir.
