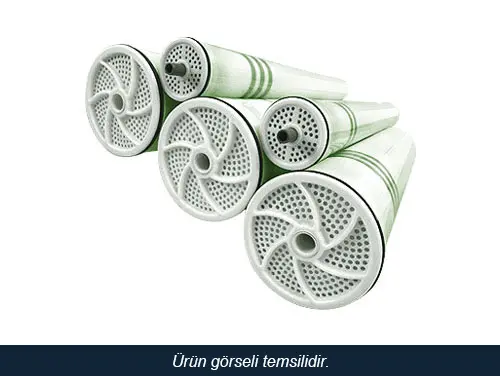

Hydranautics ESPA 4021 Membran
Hydranautics ESPA 4021 Membran, kompakt ters osmoz (RO) sistemleri için geliştirilmiş spiral sarımlı bir membran elemanıdır. Kompozit poliamid aktif katmanı sayesinde yüksek tuz reddi ile düşük iletkenlikte permeat üretimini hedefler. Özellikle sınırlı alan bulunan ticari cihazlar, proses suyu hazırlama hatları ve kullanım noktası arıtma uygulamalarında; kararlı debi, güvenilir kalite ve kolay entegrasyonu bir arada sunar.
4021 form faktörü, sistem tasarımında yer kazandırırken; %99,4 tuz reddi (minimum %98,0) ile kritik proseslerde iletkenlik dalgalanmalarını azaltmaya yardımcı olur. 1000 gpd (3,8 m³/gün) nominal permeat debisi, kompakt skid ve kabin tipi RO’larda verimli bir çalışma aralığı sağlar. Uygun ön arıtma (düşük SDI ve bulanıklık) ve doğru kimyasal şartlandırma ile membran performansı uzun süre stabil tutulabilir.
Teknik Veriler (Özet)
| Hydranautics ESPA 4021 Membran Teknik Verileri | |
|---|---|
| Permeat debisi (nominal) | 1000 gpd (3,8 m³/gün) |
| Tuz reddi (nominal / minimum) | %99,4 / %98,0 |
| Membran aktif alanı | 28,6 ft² (2,66 m²) |
| Konfigürasyon | Spiral sarımlı |
| Membran polimeri | Kompozit poliamid |
| Uzunluk | 21,0 inç (533,4 mm) |
| Çap | 3,95 inç (100,3 mm) |
| Bağlantı | 0,75 inç (19,1 mm) |
| Çekirdek boru uzantısı | 1,10 inç (27,9 mm) |
| Ağırlık | 4 lb (1,8 kg) |
Belirtilen Performans İçin Test Koşulları
Nominal performans değerleri, standart test koşullarında ölçülür ve farklı saha koşullarında normalize edilerek değerlendirilir. Eleman bazında debi değerlerinde üretim toleransı ve işletme şartlarına bağlı olarak değişkenlik görülebilir.
- Besleme suyu: 1500 ppm NaCl
- Uygulanan basınç: 150 psi (1,03 MPa)
- Sıcaklık: 77 °F (25 °C)
- Geri kazanım: %10
- pH: 6,5 – 7,0
- Not: Yaklaşık 30 dakikalık çalışmadan sonra alınan veriler baz alınır; eleman permeat debisi ±%15 sapma gösterebilir.
Kullanım Limitleri ve İşletme Güvenliği
Membran ömrünü ve performansını korumak için aşağıdaki sınırlar kritik öneme sahiptir. Özellikle serbest klor, kompozit poliamid membranlarda geri dönüşü olmayan hasara yol açabileceğinden sürekli kontrol edilmelidir.
| Hydranautics ESPA 4021 Membran Kullanım Limitleri | |
|---|---|
| Maksimum uygulama basıncı | 300 psig (2,1 MPa) |
| Maksimum klor konsantrasyonu | < 0,1 ppm |
| Maksimum çalışma sıcaklığı | 113 °F (45 °C) |
| pH aralığı (sürekli / temizlik) | 2–10 / 1–12 |
| Maksimum besi suyu bulanıklığı | 1,0 NTU |
| Maksimum SDI (15 dk) | 4,0 |
| Maksimum besleme debisi | 12 gpm |
| Maksimum eleman başına basınç düşümü | 10 psi (0,07 MPa) |
Uygulama Alanları ve Satın Alma Avantajı
Hydranautics ESPA 4021 seçimi, kompakt RO sistemlerinde yüksek kalite hedefleyen işletmeler için güçlü bir yatırımdır. Yüksek tuz reddi; proses stabilitesi, ürün kalitesi ve ekipman koruması açısından avantaj sağlar. Doğru ön arıtma ve düzenli bakım ile daha düşük arıza riski, daha öngörülebilir işletme maliyeti ve daha uzun servis ömrü elde edilebilir.
- Ticari RO cihazları: Alan kısıtı olan kabin/skid sistemler
- Proses suyu hazırlama: Düşük iletkenlik hedefi olan hatlar
- Yıkama ve durulama uygulamaları: Tuz yükü ve iletkenliğin kritik olduğu noktalar
- Genel amaçlı endüstriyel arıtma: Stabil permeat kalitesi ihtiyacı
Paketleme ve Sevkiyat
Membran elemanları brine seal, interconnector ve O-ring setleriyle sevk edilir. Ürün, sızdırmaz polietilen torba içinde, %1,0’dan az sodyum metabisülfit içeren koruyucu çözelti ile muhafaza edilerek karton kutuda paketlenir. Kullanılmış elemanlar drenaj sonrası dahi ek sıvı tutabileceğinden, saha taşıma ağırlığı artabilir.
Sıkça Sorulan Sorular
ESPA 4021 membranda serbest klor neden <0,1 ppm olmalıdır?
Kompozit poliamid membranlar serbest klora karşı hassastır. Klor teması, membran aktif tabakasında oksidatif hasar oluşturabilir; bu durum tuz reddinin düşmesine ve permeat kalitesinin kalıcı olarak bozulmasına yol açar. Bu nedenle girişte aktif karbon, sodyum metabisülfit dozajı veya uygun deklorinasyon stratejisi uygulanmalıdır.
SDI (15 dk) 4,0 ve bulanıklık 1,0 NTU sınırı pratikte neyi ifade eder?
Bu sınırlar, besleme suyundaki partikül yükünün membranı tıkamayacak düzeyde olmasını hedefler. SDI ve bulanıklık yükseldikçe basınç kaybı artar, permeat debisi düşer ve daha sık kimyasal temizlik ihtiyacı doğar. Multimedya filtrasyon, kartuş filtre (genellikle 5 mikron) ve uygun koagülasyon/ön oksidasyon kontrolü ile bu değerler güvenli aralıkta tutulabilir.
Eleman başına maksimum 10 psi basınç düşümü aşılırsa ne olur?
Yüksek basınç düşümü, membran üzerinde hidrolik stresin artmasına ve akış dağılımının bozulmasına neden olabilir. Bunun sonucu olarak kirlenme hızlanır, enerji tüketimi yükselir ve bazı bölgelerde kanal tıkanmaları oluşabilir. Çözüm olarak ön arıtma performansı kontrol edilmeli, kartuş filtreler yenilenmeli, besleme debisi optimize edilmeli ve gerekiyorsa uygun prosedürle kimyasal temizlik uygulanmalıdır.
Nominal 1000 gpd debi her sistemde aynı alınır mı?
Hayır. Nominal debi, belirli test koşullarında ölçülen bir referanstır. Gerçek debi; besleme TDS’i, sıcaklık, basınç, geri kazanım oranı, membran yaşlanması ve kirlenme seviyesine göre değişir. Daha düşük sıcaklıkta debi düşer; daha yüksek TDS ve geri kazanımda ozmotik basınç arttığı için net itici basınç azalabilir.
