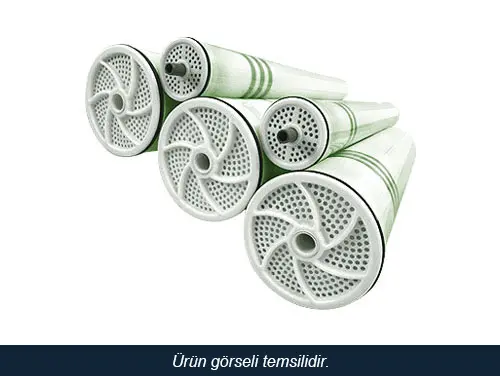

Hydranautics SWC 4021 Membran – Kompakt Gövdede Profesyonel Deniz Suyu Arıtma Çözümü
Hydranautics SWC 4021 membran, yüksek tuzluluk içeren deniz suyu ve proses sularından düşük iletkenlikli permeat elde etmek için tasarlanmış, ince film kompozit (TFC) poliyamid yapıda spiral sarımlı bir ters ozmoz (RO) elemanıdır. 21 inç uzunluğundaki kompakt gövdesi, standart 4 inç basınç kaplarıyla tam uyumlu olup; mobil konteyner sistemleri, gemi/yat su yapıcıları, offshore platformlar ve alan kısıtlı endüstriyel tesislerde yüksek performanslı bir çözüm sunar.
Yaklaşık 640 gpd (2,4 m³/gün) nominal permeat debisi ve %99,4 tipik tuz reddi ile SWC 4021, 32.000 ppm ve üzeri tuzluluk seviyelerinde dahi içme suyu veya proses suyu kalitesine yakın ürün suyu üretimini mümkün kılar. Yüksek tuz reddi sayesinde iletkenlik ve TDS değerleri önemli ölçüde düşer, böylece enerji maliyetleri optimize edilir, kimyasal şartlandırma ihtiyacı azalır ve downstream ekipmanlarda korozyon riski minimize edilir.
Performans ve Teknik Özellikler
Hydranautics SWC 4021, zorlu deniz suyu koşullarında istikrarlı performans sunmak üzere yüksek basınca dayanıklı olarak tasarlanmıştır.
| Parametre | Değer |
|---|---|
| Membran tipi | İnce film kompozit (TFC) poliyamid, spiral sarımlı |
| Aktif membran alanı | 28,6 ft² |
| Nominal permeat debisi | 640 gpd (≈ 2,4 m³/gün) |
| Tipik tuz reddi | %99,4 (minimum %99,0) |
| Maksimum çalışma basıncı | 1.000 psig (6,9 MPa) |
| Maksimum işletme sıcaklığı | 45°C |
| pH aralığı (sürekli) | 2 – 11 |
| pH aralığı (temizlik / CIP) | 1 – 13 |
| Maksimum serbest klor | < 0,1 ppm (deklorinasyon gerekli) |
| Maksimum bulanıklık | 1,0 NTU |
| Maksimum SDI (15 dk) | 4,0 |
| Maksimum besi akışı | 12 GPM (45,4 L/dk) |
| Min. konsantre : permeat oranı | 5 : 1 |
| Eleman başına max. basınç düşümü | 10 psi |
Bu çalışma limitlerine uyum, membran ömrünün uzatılması, tuz reddi performansının korunması ve fouling/skalant oluşumunun azaltılması açısından kritik öneme sahiptir.
Başlıca Avantajlar ve Uygulama Alanları
Öne Çıkan Avantajlar
- Üstün tuz reddi: %99’un üzerinde tuz reddi ile deniz suyundan düşük iletkenlikli permeat elde edilmesini sağlar; içme suyu ve proses suyu uygulamalarında kararlı kalite sunar.
- Kompakt 21 inç tasarım: Kısıtlı alanlı skitler, konteyner sistemleri, gemi ve yat uygulamalarında yerleşimi kolaylaştırır, proje maliyetlerini düşürür.
- Yüksek basınca dayanım: 1.000 psig maksimum çalışma basıncı ile 30.000+ ppm tuzlulukta dahi güvenli işletme imkanı verir.
- Geniş kimyasal ve pH toleransı: Sürekli işletmede pH 2–11, CIP sırasında pH 1–13 aralığı sayesinde esnek kimyasal temizlik senaryolarına olanak tanır.
- Optimize edilmiş hidrolik tasarım: 28,6 ft² aktif alan ile dengeli akış dağılımı, düşük basınç düşümü ve kirlenmeye daha az eğilim sunar.
- Deniz suyu odaklı testler: 32.000 ppm NaCl ile fabrika testleri, tipik SWRO koşullarında yüksek verim ve güvenilir tasarım verisi sağlar.
Tipik Uygulamalar
- Deniz suyu arıtma (SWRO) üniteleri ve çok kademeli SWRO trenleri
- Otel, resort, ada yerleşimleri ve sahil siteleri için içme suyu üretimi
- Gemi, yat, offshore platform ve sondaj kuleleri için kompakt su yapıcılar
- Yüksek tuzluluklu endüstriyel atıksu geri kazanım projeleri (uygun ön arıtma ile)
- Acil durum, askeri ve insani yardım su arıtma paket sistemleri
Fabrika Test Koşulları (Kalite Güvencesi)
Her Hydranautics SWC 4021 membran, sevkiyat öncesi standart testlere tabi tutulur ve performans değerleri kayıt altına alınır.
| Parametre | Değer |
|---|---|
| Besleme çözeltisi | 32.000 ppm NaCl |
| Uygulanan basınç | 800 psi (5,5 MPa) |
| Sıcaklık | 25°C |
| Geri kazanım oranı | %10 |
| pH | 6,5 – 7,0 |
| Debi toleransı | Tekil eleman için katalog permeat debisinin ≈ %±15’i aralığında olabilir |
Bu test prosedürü, membranın tuz reddi ve debi performansının uluslararası standartlarla uyumlu olduğunu gösterir ve sistem dizaynı için güvenilir referans değerler sağlar.
İşletme, Ön Arıtma ve Tasarım Önerileri
Ön Arıtma ve Besi Suyu Kalitesi
- Bulanıklık ve SDI kontrolü: Besi suyunun 1,0 NTU’nun altında tutulması ve SDI (15 dk) ≤ 4,0 olacak şekilde tasarlanması, kolloidal ve partikül kirlenmesini önemli ölçüde azaltır.
- Klor ve oksidanların giderimi: Poliyamid tabakanın oksidatif hasara uğramaması için serbest klor <0,1 ppm seviyesinde olmalı; aktif karbon filtrasyon veya kimyasal deklorinasyon (sodyum metabisülfit vb.) uygulanmalıdır.
- Antiskalant kullanımı: Yüksek tuzluluk ve sertlik içeren besi sularında, kireç taşlaşmasını önlemek için uygun antiskalant seçimi yapılmalı ve dozaj kontrolü sağlanmalıdır.
Hidrolik Tasarım ve İşletme
- Debi ve basınç düşümü: Eleman başına basınç düşümü 10 psi’ı geçmemeli, bu sayede eşit akış dağılımı ve düşük fouling riski sağlanır.
- Konsantre : permeat oranı: Minimum 5:1 oranı korunarak çalışılmalı; bu oran, yüzeyde tuz birikimini ve scaling eğilimini azaltır.
- Sıcaklık ve pH: İşletme sıcaklığı 45°C altında tutulmalı; sürekli işletmede pH 2–11 aralığına, CIP sırasında ise üretici sınırlarına (pH 1–13) uyulmalıdır.
- CIP stratejisi: Debide düşüş, basınç farkında artış veya tuz reddinde bozulma görüldüğünde, uygun alkalin / asidik temizlik kimyasallarıyla düzenli CIP yapılması membran ömrünü uzatır.
Boyutlar, Montaj ve Ambalaj
| Parametre | Değer |
|---|---|
| Uzunluk (A) | 21,0 inç (533,4 mm) |
| Dış çap (B) | 3,95 inç (100,3 mm) |
| Bağlantı çapı (C) | 0,75 inç (19,1 mm) |
| Çekirdek boru uzaması | 1,10 inç (27,9 mm) |
| Yaklaşık ağırlık | 4 lb (1,8 kg) |
| Tedarik kapsamı | Brine seal ve O-ring’ler ile birlikte, montaja hazır |
| Ambalaj şekli | Koruyucu polietilen torba + karton kutu, bazı serilerde ≤%1,0 sodyum metabisülfitli koruyucu çözelti ile |
Bu boyutlar, mevcut 4 inç basınç kaplı SWRO sistemlerine retrofit uygulamalarda SWC 4021’in hızlı ve düşük maliyetli bir upgrade çözümü olarak kullanılmasına olanak tanır.
Sıkça Sorulan Sorular
Hydranautics SWC 4021 membran kaç bar basınca kadar güvenli şekilde çalıştırılabilir?
SWC 4021 membran için maksimum çalışma basıncı 1.000 psig (yaklaşık 69 bar) olarak belirtilmiştir. Tasarım yapılırken emniyet payı bırakmak ve tipik deniz suyu uygulamalarında genellikle 55–65 bar aralığında çalışmak, membran ömrü ve mekanik bütünlük açısından daha güvenlidir.
Bu membranı brackish su (orta tuzluluk) uygulamalarında kullanmak uygun mudur?
SWC 4021, öncelikli olarak yüksek tuzlulukta deniz suyu için optimize edilmiştir. Brackish su uygulamalarında da teknik olarak çalışsa da, daha düşük basınçta çalışan brackish RO serileri enerji verimliliği ve işletme maliyeti açısından genellikle daha avantajlıdır. Su kalitesi hedefi ve işletme basıncı göz önünde bulundurularak ürün seçimi yapılmalıdır.
Membranın ilk devreye alınmasında dikkat edilmesi gereken temel noktalar nelerdir?
İlk devreye almada sistem mutlaka yavaşça basınçlandırılmalı, hava tamamen purge edilmelidir. Besi suyu ön arıtması devrede olmalı, serbest klor seviyesi <0,1 ppm’e düşürülmelidir. İlk saatlerde basınç, debi ve iletkenlik değerleri kaydedilerek referans işletme noktaları oluşturulmalı; ani basınç darbelerinden ve hızlı açma/kapamalardan kaçınılmalıdır.
SWC 4021 için önerilen temizlik sıklığı nedir?
Temizlik periyodu su kalitesine ve ön arıtmaya bağlıdır. Genel olarak, permeat debisinde %10–15 düşüş veya eleman basınç düşümünde %15–20 artış gözlendiğinde CIP önerilir. Düzenli ve zamanında yapılan temizlikler, membranın toplam servis ömrünü önemli ölçüde uzatır.
